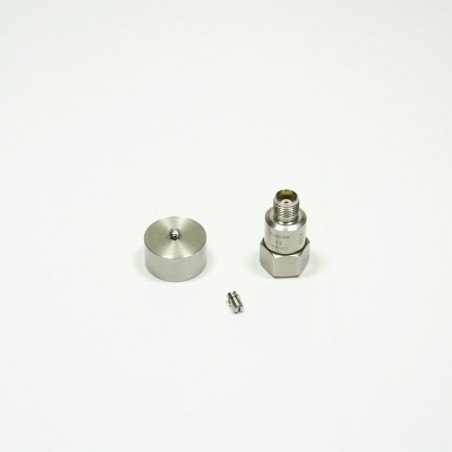

Czujnik drgań SV81 500mV/g

Czujnik drgań SV81 500mV/g

Akcelerometr ogólnego przeznaczenia SV 81.Czujnik drgań o czułości 500 mV/g. Budowa czujnika wibracji pozwala na zastosowanie w warunkach przemysłowych. Klasa IP67 gwarantuje niezawodną pracę nawet w trudnych warunkach. Optymalne rozwiązanie do monitorowania drgań maszyn wolnoobrotowych.




Pomiar drgań

wieże chłodnicze, mieszadła wolnoobrotowe, obrabiarki

Czułość czujnika

500 mV/g

Zakres częstotliwości

0.2 Hz ÷ 3 700 Hz

Temperatura pracy

-55 °C do +90 °C

Czujnik drgań SV81

Czujnik drgań piezoelektryczny do zastosowań ogólnych. Czułość czujnika do pomiaru drgań wynosi 500 mV/g. Czujnik ten ma szerokie zastosowanie w przemyśle. Doskonale sprawdza się jako czujnik do pomiaru drgań wież chłodniczych, mieszadeł wolnoobrotowych czy innych maszyn przemysłowych. Przetwornik wyposażony w filtr dolnoprzepustowy. Dzięki temu rozwiązaniu skutecznie tłumi rezonans mechaniczny przetwornika. Budowa czujnika kompensuje temperaturę zapewniając właściwe wyniki w całym zakresie temperatury pracy.

Czujnik drgań maszyn wolnoobrotowych o czułości 500 mV/g

Specyfikacja techniczna:

Number of axis 1
Sensitivity (± 5 %) 50 mV/(ms-2) ~ 500 mV/g
Measurement range 0.002 ms-2 rmS ÷ 100 ms-2 PEAK
Frequency response (by design guideline, ± 3 db) 0.2 Hz ÷ 3 700 Hz
Linearity ± 1 %
Residual noise (1 Hz, 24°C) 2.4 μg rmS
Residual noise (1 Hz to 25 kHz, 24°C) 25 μg rmS
Transverse response sensitivity (20 Hz, 50 m/s2) < 5 %
Resonant frequency 16 kHz


Electrical grounding isolated from machine grounding
Isolation (Case to Shield) > 100 mΩ
Capacitance to ground (Nominal) 70 pF
Supply current 2 mA ÷ 10 mA
Supply voltage 22 V ÷ 28 V
Bias voltage +12 VdC
Output impedance (Nominal) 50 Ω
Charge / discharge time constant (start-up time) < 10 sec. typ.


Maximum vibration (shock survival) 50 000 ms-2 Peak
Thermal sensitivity coefficient 0.1 %/oC F.S.
Operating temperature range from -55 °C to +90 °C
Operating temperature range (recommended) from -10 °C to +50 °C
Humidity / Enclosure IP67, epoxy sealed


Connector TNC socket, top radially mounted
Material housing & connector Stainless steel
Mounting thread 10-32 uNF 2b
Weight 44 grams




*Continuous product development and innovation are the policy of our company. Therefore, we reserve the right to change the specifications without prior notice.

Ilość
1 szt.
Znakowanie
Tak
Klasa szczelności
IP67
Waga
44 g
Typ czujnika
Czujnik drgań
Zakres częstotliwości
0.2 Hz ÷ 3 700 Hz
Liniowość
± 1 %
Temperatura pracy
-55 °C to +90 °C
Czułość
500 mV/g
Marka
Svantek Sp. z o.o.

Svantek to w 100% polska firma założona w 1990 roku. Główną cechą rozpoznawczą firmy jest duża innowacyjność produktów połączona z wysoką jakością wykonania i trwałością. Główną gałęzią produkcji firmy są przenośne mierniki dźwięku oraz drgań.
