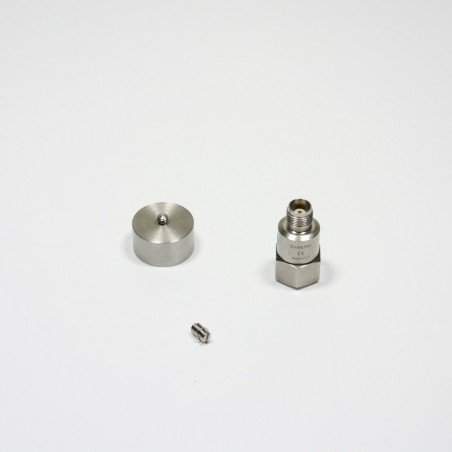

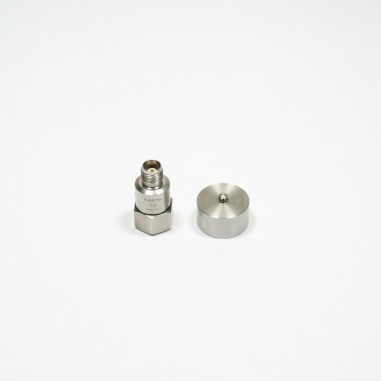

Czujnik drgań SV80 100mV/g
Czujnik drgań maszyn SV80 to doskonały wybór do pomiaru drgań np. silnika elektrycznego, pompy, przekładni, wentylatora. Czułość czujnika to 100 mV/g. Przemysłowy standard ICP - 4 mA. Zapewnia niski poziom szumów i dokładne wyniki.
Może ci się spodobać również
Brak metod dostawy dla tego produktu.
Pomiar drgańSilnik, pompa, wentylator, itp. |
Czułość czujnika100 mV/g |
Zakres częstotliwości0.5 Hz ÷ 14 000 Hz |
Temperatura pracy-10°C to + 50°C |
Czujnik drgań SV80
Czujnik wibracji SV80 jest przetwornikiem ogólnego przeznaczenia. Czułość czujnika wynosi 100 mV/g. Czujnik ten jest idealnym wyborem do pomiaru drgań maszyn. Najczęściej jest stosowany do pomiaru drgań silników elektrycznych, pomiaru drgań pomp czy pomiar drgań wentylatorów. W przetworniku zastosowano przemysłowy standard transmisji ICP. Czujnik zasilany jest prądem stałym 4 mA. Budowa modułowa zapobiega przewodnictwu cieplnemu oraz niepożądanym sygnałom pochodzącym od drgań poprzecznych. Czujnik drgań o niskim poziomie szumów własnych. Zastosowana budowa czujnika kompensuje temperaturę dzięki czemu zapewnia dokładne wyniki w pełnym zakresie temperatur.
Specyfikacja techniczna:
| Number of axis | 1 |
| Sensitivity (± 5 %) | 10 mV/(ms-2) ~ 100 mV/g |
| Measurement range | 0.01 ms-2rmS ÷ 500 ms-2 Peak |
| Frequency response (by design guideline, ± 3 db) | 0.5 Hz ÷ 14 000 Hz |
| Linearity | ± 1 % |
| Residual noise (1 Hz, 24°C) | 30 μg rmS |
| Residual noise (1 Hz to 25 kHz, 24°C) | 300 μg rmS |
| Transverse response sensitivity (20 Hz, 50 m/s2) | < 5 % |
| Resonant frequency | 25 kHz |
| Electrical grounding | isolated from machine grounding |
| isolation (Case to Shield) | > 100 mΩ |
| Capacitance to ground (Nominal) | 70 pF |
| Supply current | 2 mA ÷ 10 mA |
| Supply voltage | 22 V ÷ 28 V |
| Bias voltage | +12 VdC |
| Output impedance (Nominal) | 50 Ω |
| Charge/discharge time constant (start-up time) | < 1 sec. typ. |
| Maximum vibration (shock survival) | 50 000 ms-2 Peak |
| Thermal sensitivity coefficient | 0.07 %/oC F.S. |
| Operating temperature range | from -55 °C to +120 °C |
| Operating temperature range (recommended) | from -10 °C to +50 °C |
| Humidity / Enclosure | iP67, epoxy sealed |
| Connector | TNC socket, top radially mounted |
| Material housing & connector | Stainless steel |
| Mounting thread | 10-32 uNF 2b |
| Weight | 40 grams |
*Continuous product development and innovation are the policy of our company. Therefore, we reserve the right to change the specifications without prior notice.
- Ilość
- 1 szt.
- Materiał
- stal nierdzewna
- Gwarancja
- 12 miesięcy
- Waga
- 40 g
- Typ czujnika
- Czujnik drgań
- Temperatura pracy
- -10°C to + 50°C
- Zakres częstotliwości (± 3dB)
- 0.5 Hz ÷ 14 000 Hz
- Zakres pomiarowy
- 0.01 ms-2 RMS ÷ 438 ms-2
- Marka
- Svantek Sp. z o.o.
Svantek to w 100% polska firma założona w 1990 roku. Główną cechą rozpoznawczą firmy jest duża innowacyjność produktów połączona z wysoką jakością wykonania i trwałością. Główną gałęzią produkcji firmy są przenośne mierniki dźwięku oraz drgań.
